一體化溫度變送器
1、應用 通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體 質以及固體表面溫度。2、特點 二線制
- 質量穩定：實行全過程質量監控，多方位檢測！
- 合理的價格：有效的內部成本控制，減少開支，為客戶著想！
- 交貨快：完善的生產線，充足的庫存，縮短交貨時間！
- 電話：13505509911
- 手機：18949498858
- 郵箱：56487178@qq.com
Description
1、應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體 質以及固體表面溫度。
2、特點
二線制輸出4-20mA，抗干擾能力強；
節省補償導線及安裝溫度變送器費用；
放心可靠，使用壽命長；
冷端溫度自動補償，非線性校正電路 ；
3、工作原理
防爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。
熱電偶(熱電阻)產生的熱電勢(電阻)經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
4、主要技術參數
產品執行標準
IEC584 IEC751 IEC1515 JB/T5518-91 JB/T7391-94
5、測溫范圍及允差

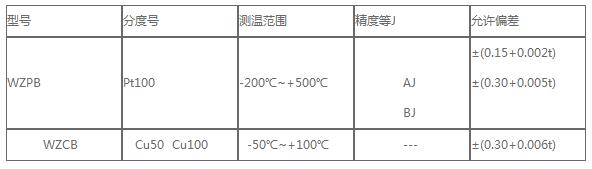

1）熱電阻測溫范圍及允差

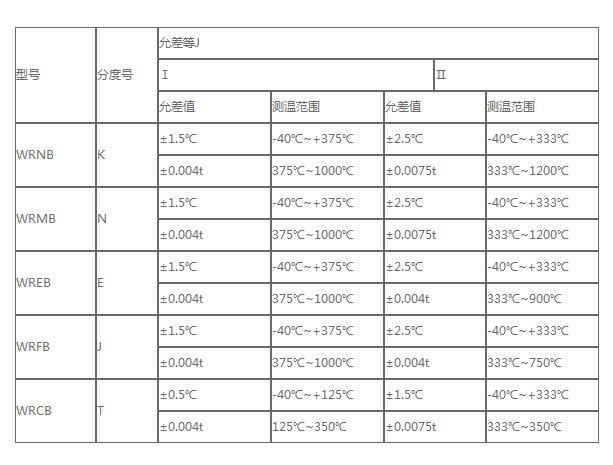

2）熱電偶測溫范圍及允差
6、輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100
7、輸出方法： 二線制
8、精度等J：
溫度變送器精度等J：0.1 0.2 0.5
顯示器精度等J：模擬指示式2.5J;數字顯示式0.5J.
9、供電電源：24V.DC±10℅
10、防護等J：IP65
11、防爆等J：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本質放心型：iaⅡCT6
12、J緣電阻：儀表輸出接線端子與外殼之間的J緣電阻應不小于50.
13、熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間；
14、基本誤差：
儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。
15、工作環境：
安裝場所等J 溫 度 ℃ 相 對 濕 度 ％ 大氣壓力KPa
Cx1 -25-+55 5-95 86-106 Cx2 -25-+70 Cx3 -40-+80

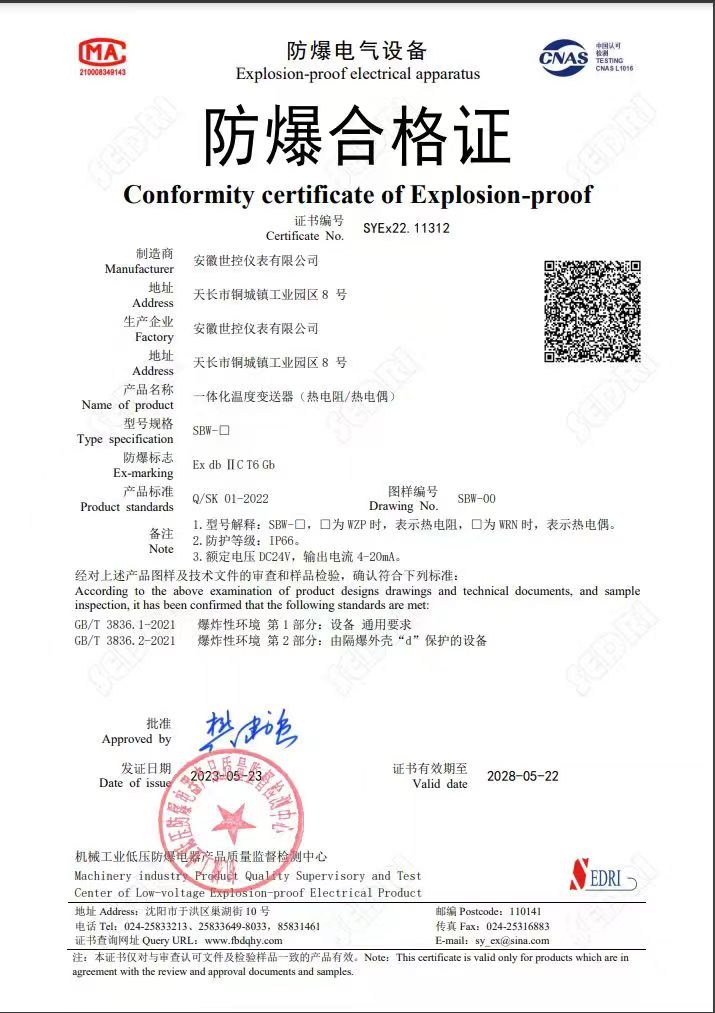

16、取證一覽表:
防 爆 J 別 防 爆 證 號 認 證 機 構
dⅡBT4 GYB97151 NEPSI
dⅡBT4 GYB97152 NEPSI
dⅡCT4 GYB97203 NEPSI
dⅡCT4 GYB97204 NEPSI
iaⅡCTT6 GYB99412 NEPSI
iaⅡCTT6 GYB99413 NEPSI
(注：NEPSI防爆認證系J儀器儀器儀表防爆放心監督檢驗站)
17、選型命M方法：
W （溫度儀表）
R-熱電偶 Z-熱電阻
M鎳鉻硅-鎳硅 N鎳鉻-鎳硅 E鎳鉻-銅鎳 F鐵-銅鎳 C銅-銅鎳 // P鉑 C銅
B（ 溫度變送器）
1-無固定裝置2-固定螺紋3-活動法蘭4-固定法蘭
5-活絡管接頭式6-固定螺紋錐形式7-直形管接頭式
2防噴式（接線盒形式）4防爆式
0- φ16， 1-φ20，2-φ16高鋁質管，3-φ20高鋁質管
典型型號：WZPB-220
